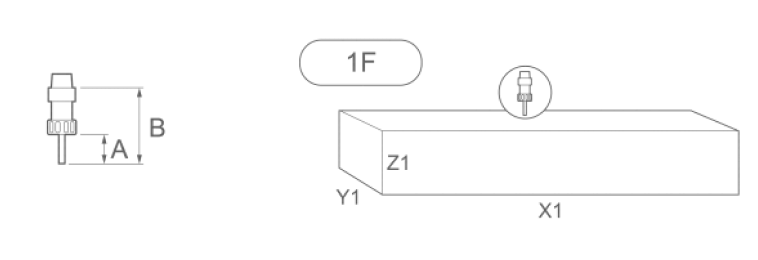

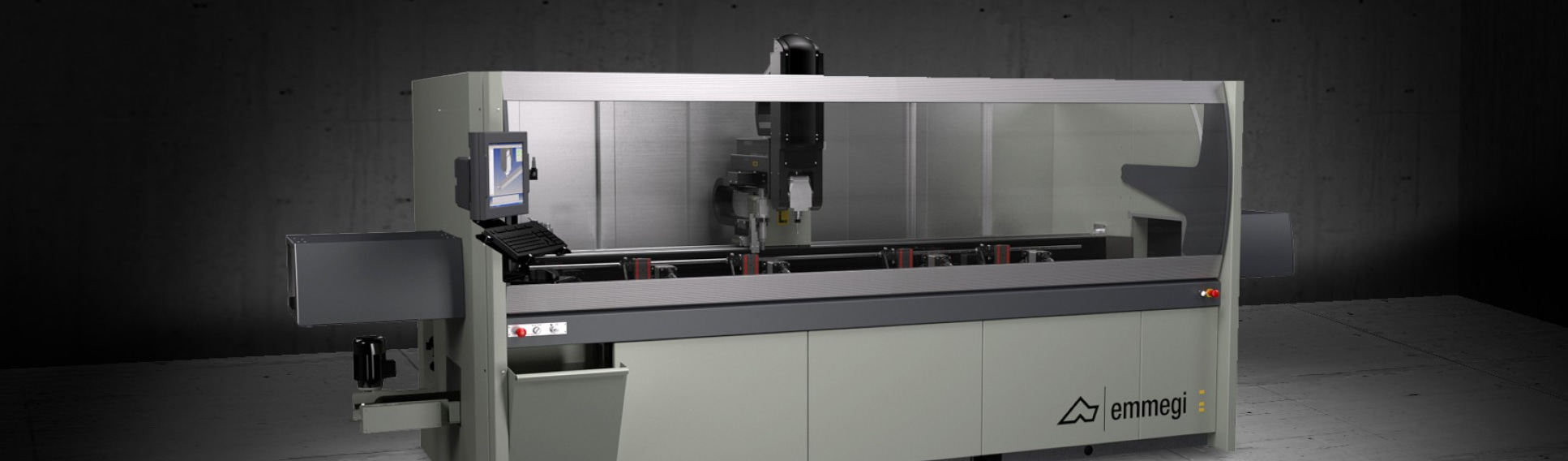

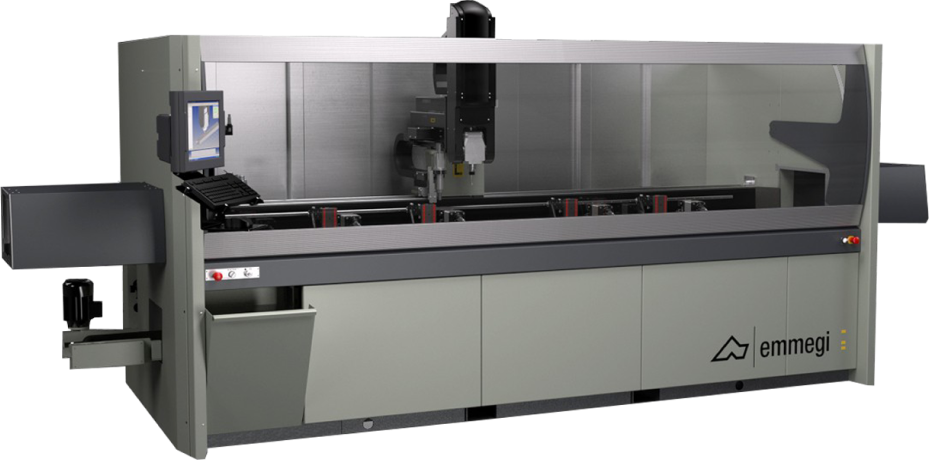

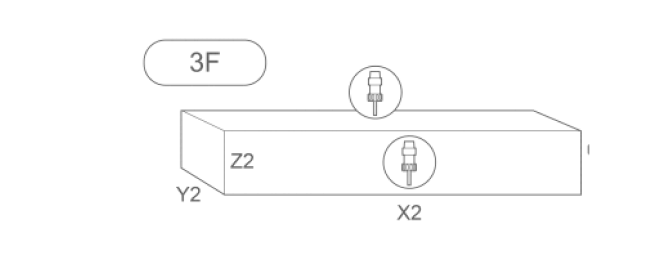

Centro de mecanizado CNC de 3 ejes controlados con sistema de rotación automática de la herramienta en tres posiciones fijas que permite realizar mecanizados en 3 superficies de la pieza. Está dedicado al mecanizado de barras o piezas de aluminio, PVC, aleaciones ligeras en general. Dispone de un almacén de herramientas de 9 posiciones manual, al que se pueden añadir opcionalmente, hasta dos almacenes automáticos de 4 posiciones cada uno, instalados en ambos lados de la cabina. La instalación opcional de un segundo tope neumático en el lado derecho le permite realizar mecanizados en barra con sobremedida en largo hasta dos veces el campo de trabajo.
EJE X (longitudinal) (mm) | 3.000 |
EJE Y (transversal) (mm) | 274 |
EJE Z (vertical) (mm) | 390 |
Posicionamiento automático del electromandril en tres posiciones fijas | -90° | 0 | +90° |
EJE X (longitudinal) (m/min) | 56 |
EJE Y (transversal) (m/min) | 22 |
EJE Z (vertical) (m/min) | 22 |
La inclinación de cualquier cabezal, hasta los 22º30’ hacia adentro se realiza con dos guías circulares ubicadas sobre cuatro pares de ruedas de acero. Esta solución, que ha sido patentada, permite eliminar cualquier obstáculo en la zona de corte, con la ventaja del posicionamiento y bloqueo del perfil, y ofrece además una rigidez superior a los sistemas tradicionales.
