Quadra L1

Quadra L1

Centro de mecanizado CNC

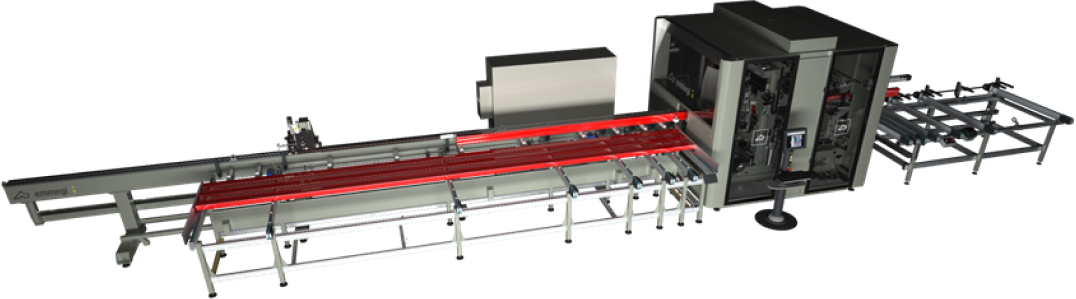

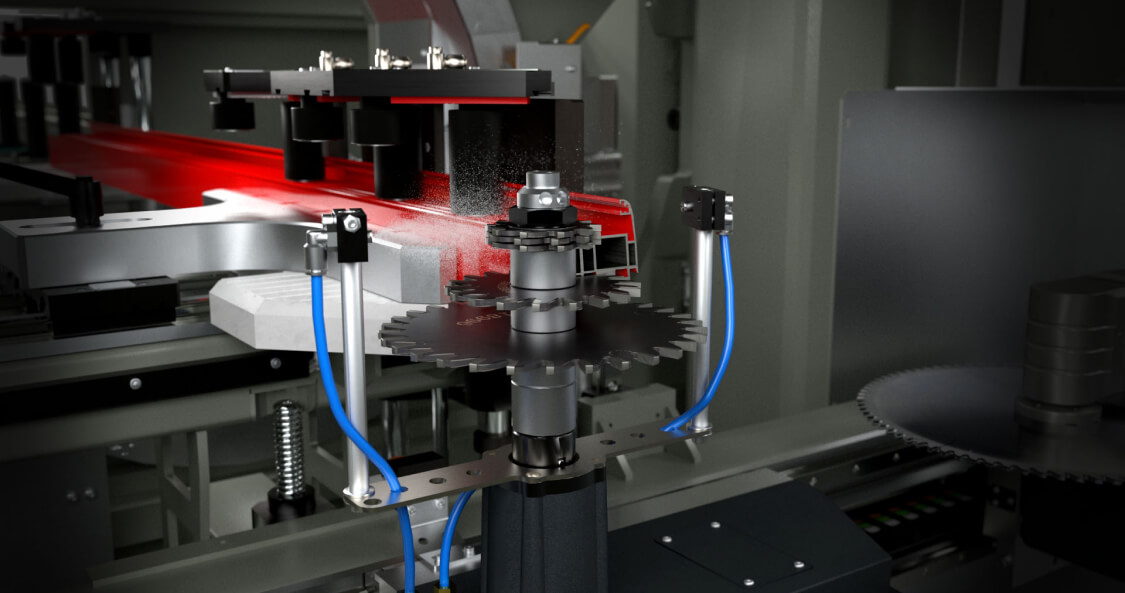

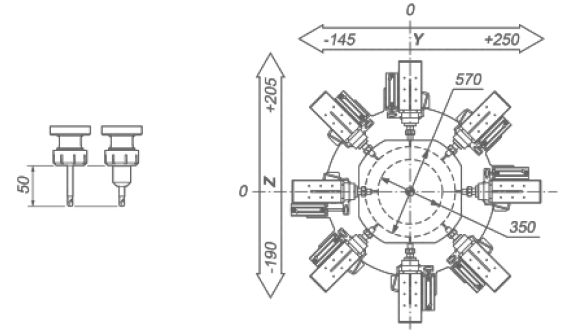

Centro de trabajo de 12 ejes CNC, realizado para efectuar trabajos de fresado, perforación y corte en perfiles de aluminio. QUADRA L1 está compuesta por un almacén automático y un sistema de alimentación de empuje para perfiles de hasta 7500 mm, con sistema de movimiento de la pinza para el bloqueo del perfil.Gracias al sistema de movimiento de la pinza, el alimentador vuelve a su posición inicial, permitiendo simultáneamente al cargador que prepare el perfil sucesivo. En el módulo de fresado de 4 ejes CNC están instalados entre 4 y 6 electromandriles que permiten trabajar en todo el contorno de la pieza, como quiera que esté orientada.

Solicitar información

Solicitar información

Características
técnicas

EJE X (longitudinal) (mm)320
EJE Y (transversal) (mm)402
EJE Z (vertical) (mm)395
EJE A (rotación base rotatoria)0° ÷ 360°
EJE U (posicionamiento barra) (mm)9.660
EJE V (posicionamiento transversal pinza) (mm)138
EJE W (posicionamiento vertical pinza) (mm)138
EJE H (movimiento vertical del cabezal de corte) (mm)627
EJE P (movimiento trasversal del cabezal de corte) (mm)880
EJE Q (rotación del cabezal de corte)293º
EJE B (movimiento mordaza motorizada) (mm)790
EJE C1 (rotación pinza)0° ÷ 180°
