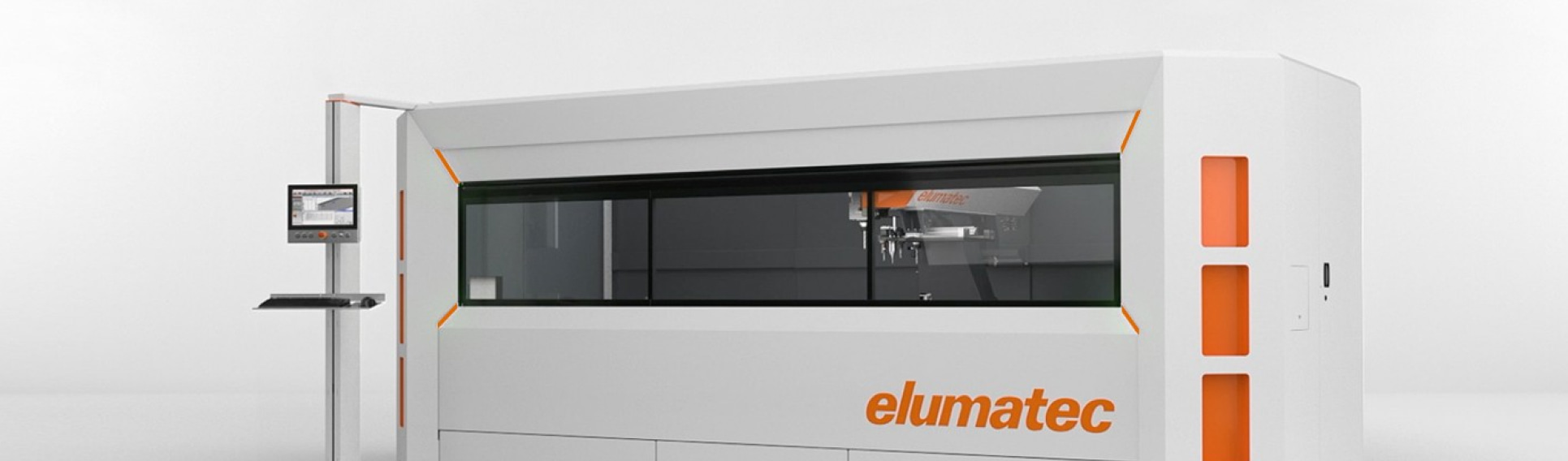

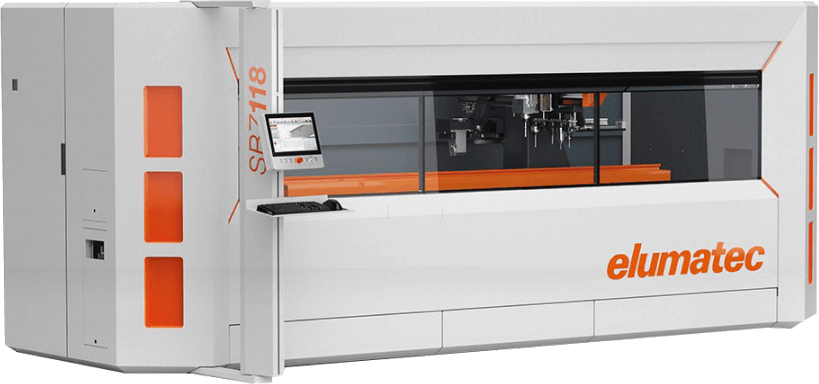

SBZ 118
SBZ 118
Centro de mecanizado CNC

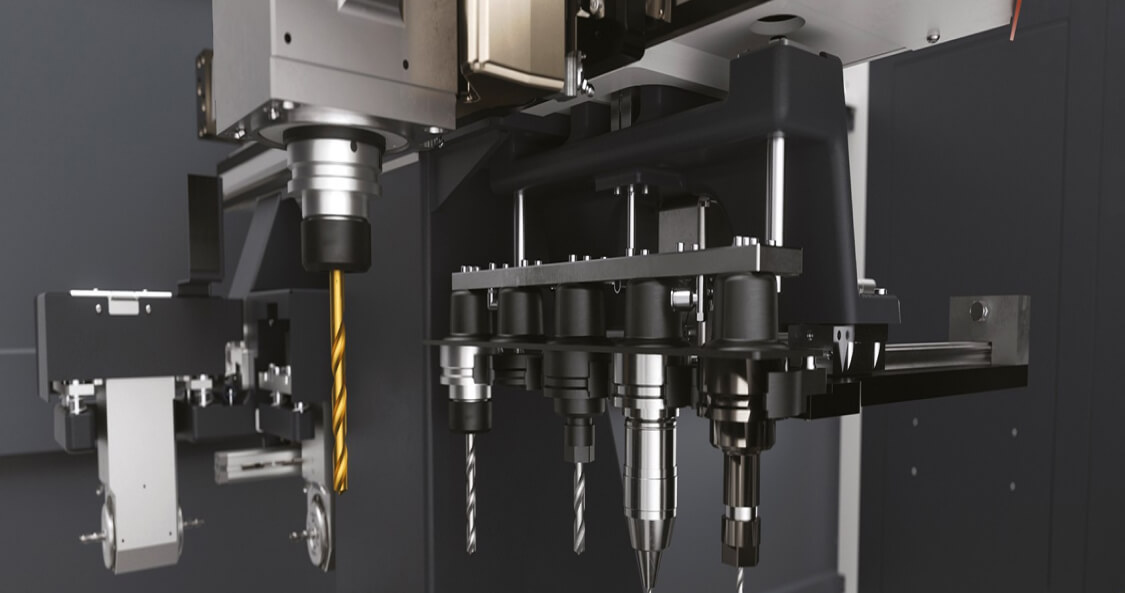

Cómodo centro de mecanizado de perfiles de 3 ejes con opción de mecanizado de 5 lados, y todo ello en un espacio mínimo:El centro de mecanizado de barras SBZ 118 amplía la cartera de productos de elumatec en el segmento básico del mecanizado CNC automatizado de perfiles de aluminio, plástico y acero de pared delgada. Con su longitud de mecanizado de tres metros, este versátil y potente modelo es la máquina CNC más compacta de la cartera actual de elumatec. El SBZ 118 ofrece una funcionalidad completa para el fresado, el taladrado y el retestado en un espacio reducido. Se ha desarrollado para el mecanizado de hasta cinco lados con cabezal angular y fresadora retestadora opcionales, dependiendo de la configuración individual. La probada tecnología de bancada inclinada y el cambiador de utillaje de avance conjunto de 5 unidades se utilizan para facilitar el manejo.
Característicastécnicas
Recorrido del eje X | 3.246 mm |
Longitud máx. de mecanizado | 3.000 mm |
Recorrido del eje Y | 942 mm |
Recorrido del eje Z | 366 mm |
Precisión de posicionamiento | +/- 0,1 mm |
Dirección de mecanizado | 1 (arriba) |
Potencia del husillo portafresa | 5 kW, S1 con retorno |
Alojamiento de útiles | HSK-F63 |
Cambio de útiles | automático |
Posiciones en portaherramientas en el carrusel automático | 5 |
Cabezal angular | máx. 2 |
Diámetro de la fresa de disco | 100 mm |
Longitud de la herramienta | máx. 185 mm |
Desplazamiento de mordaza | automático |
N.° de revoluciones del motor portafresa | máx. 24.000 rpm |
