TKE 944
TKE 944

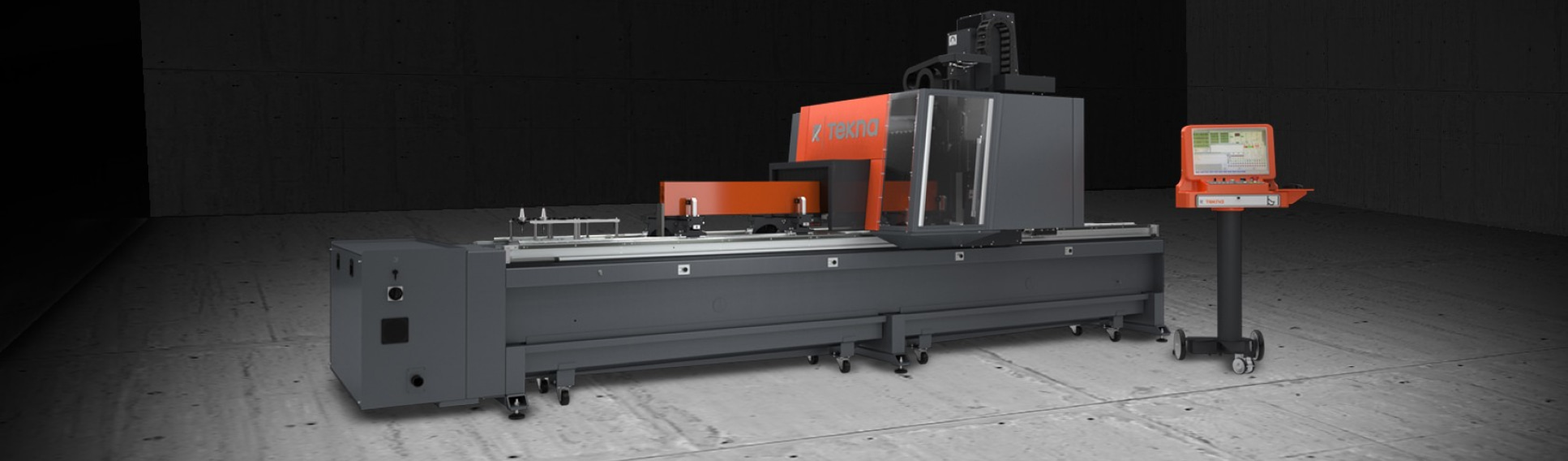

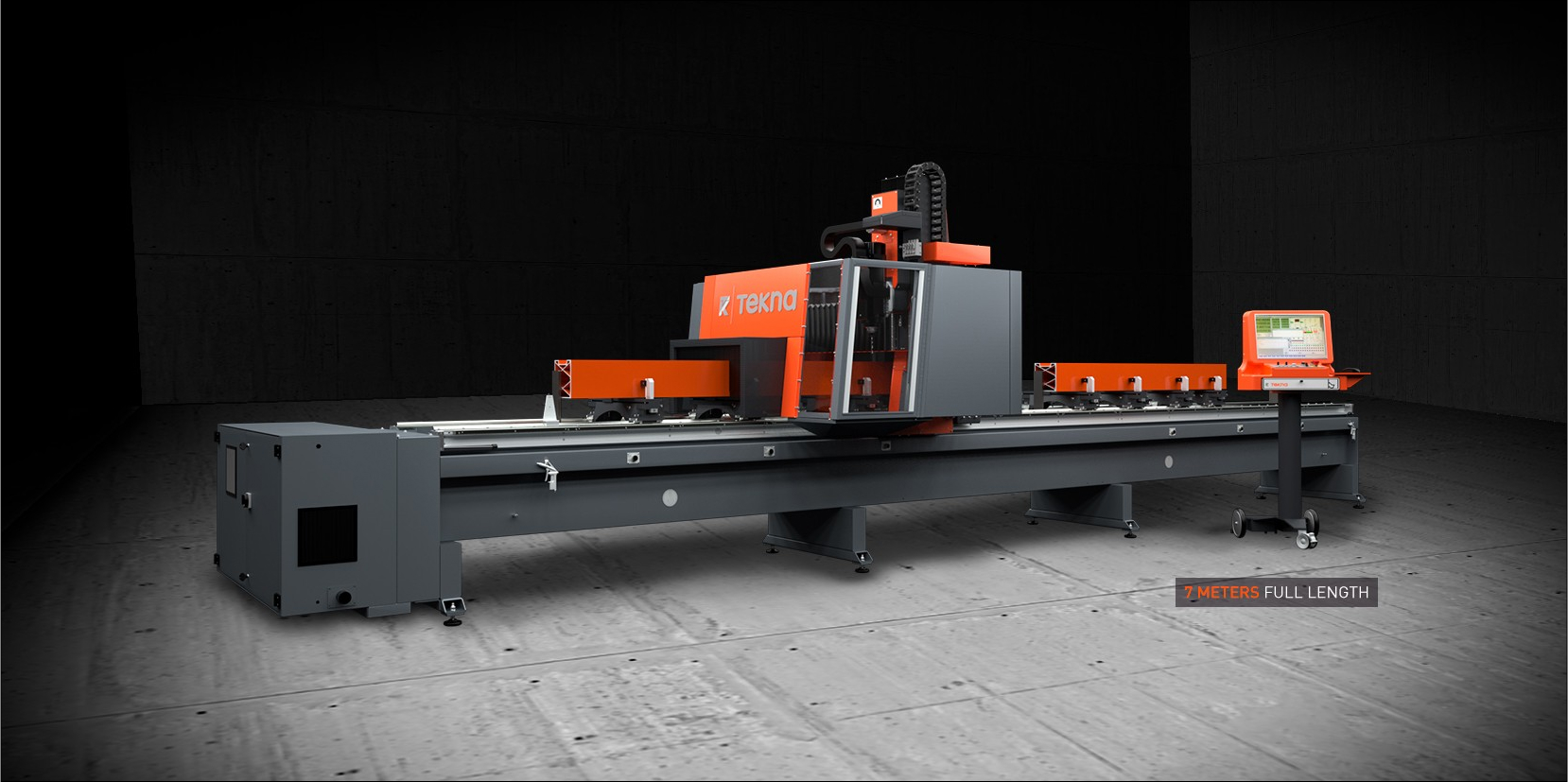

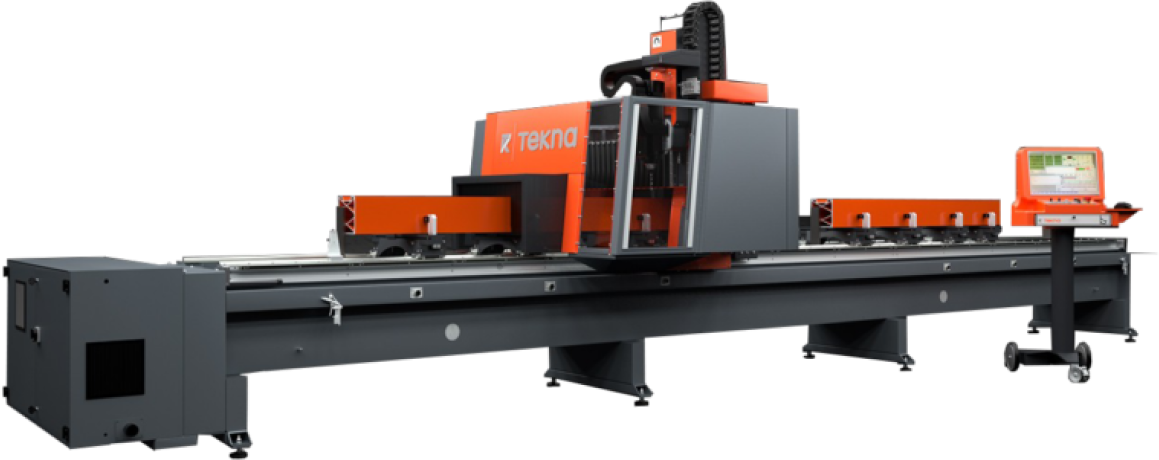

Centro de mecanizado CNC
Centro de mecanizado de 4 ejes con puente móvil y CNC, diseñado para fresar, taladrar y roscar, con cualquier ángulo de -90° a +90°, barras o piezas de aluminio, PVC, aleaciones ligeras en general y acero. La parte móvil de la máquina está formada por un puente motorizado con cremallera de precisión. El electromandril de 8,5 kW de potencia y cono portaherramientas ISO 30 permite realizar mecanizados, incluso difíciles, con óptimos resultados de rapidez y precisión. Es posible utilizar la máquina en modo pendular (mod. 7.000), lo que permite reducir al mínimo los tiempos de parada porque el cambio de pieza (carga/descarga) se efectúa mientras se sigue trabajando. Además, es posible mecanizar piezas diferentes en las dos áreas de trabajo.
Característicastécnicas
EJE X (longitudinal) (mm) | 4.000 ; 7.000 |
EJE Y (transversal) (mm) | 1.070 |
EJE Z (vertical) (mm) | 550 |
EJE C (rotación vertical-horizontal del cabezal) | -90° ÷ +90° |
Incrementos posicionamiento eje C | 0,01° |
Potencia máxima en S1 (kW) | 8,5 |
Velocidad máxima (rpm) | 24.000 |
Par máximo (Nm) | 13,5 |
Cono portaherramientas (especial Tekna) | ISO 30 |
Refrigeración por aire con electroventilador |
Posicionamiento del perfil

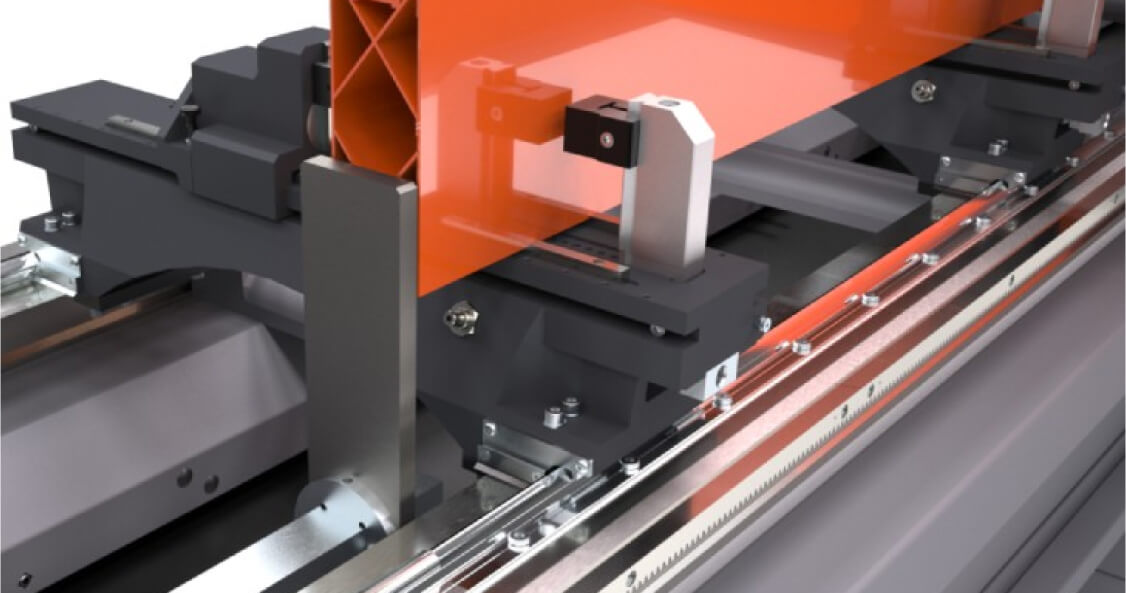

La máquina incluye dos topes de referencia manuales retráctiles, resistentes y precisos, para mecanizar uno o dos perfiles en modalidad multipieza o pendular (solo modelo 7.000). Para colocar con precisión las piezas sobre la superficie de trabajo, se puede pedir el sistema láser que lee la presencia de cada perfil y permite definir sus referencias sin tener que utilizar topes mecánicos.
