El plegado de chapa es uno de los procesos de conformado más utilizados en la fabricación metálica, y probablemente el que menos se nota cuando funciona bien. Una pieza con un ángulo limpio, sin grietas ni deformaciones, no llama la atención. Una pieza mal plegada, en cambio, se detecta a simple vista, y suele significar repetir el trabajo desde cero.
El plegado de chapa es un proceso de conformado en frío mediante el cual una plegadora aplica presión sobre una lámina metálica, colocada entre una matriz y un punzón, hasta conseguir el ángulo deseado sin cortar ni eliminar material. Es la técnica más habitual para fabricar piezas metálicas con pliegues, como armarios, perfiles o carcasas.
Entender cómo funciona este proceso, y qué variables intervienen en él, es lo que separa un taller que produce piezas consistentes de uno que ajusta el programa cada vez que cambia el material o el operario.
Cómo funciona el proceso de plegado de chapa

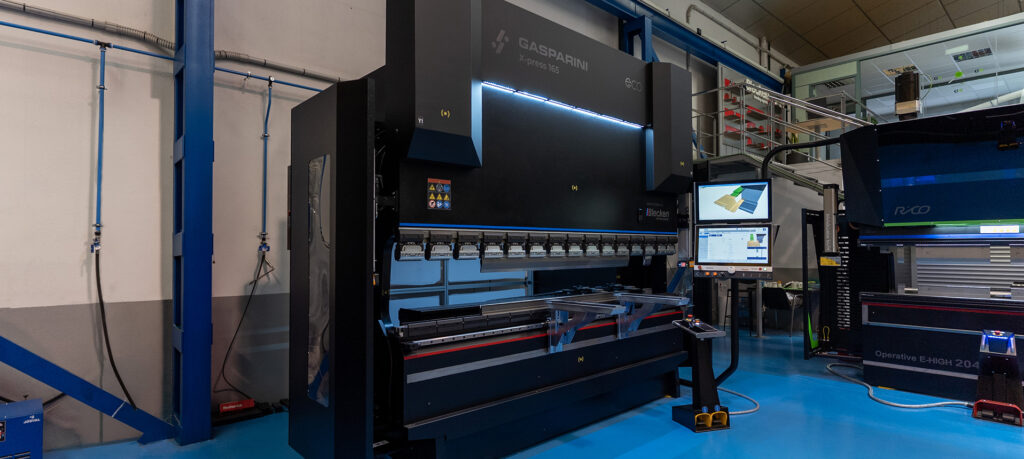

El plegado se realiza en una plegadora hidráulica o eléctrica de control CNC, una máquina compuesta principalmente por dos elementos: una matriz inferior, normalmente con forma de V, y un punzón superior que desciende sobre la chapa.
La chapa se coloca sobre la matriz y se posiciona contra unos topes traseros que determinan dónde caerá el pliegue. El punzón desciende con una fuerza calculada en toneladas, que depende del espesor del material, su longitud y su resistencia, y empuja la chapa hacia el interior de la matriz hasta formar el ángulo programado.
Aquí entra en juego un concepto que no es solo estético: el radio de plegado. Un radio demasiado cerrado para el espesor de la chapa concentra tensión en la zona del pliegue y aumenta el riesgo de grietas; uno demasiado abierto puede dejar el ángulo impreciso. La referencia habitual es que el radio interior mínimo sea aproximadamente igual al espesor del material, aunque varía según el tipo de acero y la dirección del pliegue respecto a las fibras de laminación.
El control CNC de la plegadora permite programar el ángulo, la profundidad de penetración del punzón y la secuencia de pliegues de toda la pieza. Los sistemas Delem son los más extendidos en el sector. En las máquinas más avanzadas, además, corrige automáticamente las desviaciones que detecta durante el propio plegado.
Tipos de plegado de chapa: al aire, de fondo y acuñado
No todos los pliegues se hacen igual, y la técnica elegida cambia tanto la precisión como el coste del proceso. Existen tres métodos principales:
| Técnica | Cómo funciona | Cuándo se usa |
|---|---|---|
| Plegado al aire | El punzón no llega a tocar el fondo de la matriz; el ángulo lo determina la profundidad de penetración | Producción flexible, cambios rápidos de ángulo sin cambiar herramienta |
| Plegado de fondo | El punzón presiona la chapa contra el fondo de la matriz, fijando el ángulo a la geometría de la herramienta | Mayor precisión y repetibilidad en piezas exigentes |
| Acuñado | Se aplica una fuerza muy superior para marcar el ángulo en el material, eliminando casi todo el retorno elástico | Tolerancias muy ajustadas o materiales con springback elevado |
En la práctica, la mayoría de talleres trabajan con plegado al aire por su versatilidad: una misma herramienta sirve para múltiples ángulos simplemente variando la profundidad de penetración programada en el control CNC. El plegado de fondo y el acuñado requieren más tonelaje y herramientas específicas, pero a cambio ofrecen un ángulo final mucho menos dependiente de las variaciones del material.
Qué materiales se pueden plegar
El acero al carbono es el material más habitual en plegado de chapa industrial, por su buena relación entre coste y comportamiento durante el conformado. El acero inoxidable también se pliega con normalidad, aunque su mayor dureza y su tendencia al retorno elástico exigen ajustar la fuerza y, en piezas críticas, abrir ligeramente el radio de plegado.
El aluminio se pliega en frío sin problema en espesores finos y medios, pero es más sensible a las grietas si el radio es demasiado cerrado o si el pliegue coincide con la dirección de las fibras de laminación del material.
En los tres casos, el proceso es el mismo: conformado en frío, a temperatura ambiente, sin necesidad de calentar la chapa. Esto es así para prácticamente toda la chapa de uso industrial; el plegado en caliente existe, pero queda reservado a espesores y aleaciones muy concretas que no son la norma en un taller de chapistería estándar.
Qué factores determinan el resultado de un plegado
Dos piezas del mismo material, el mismo espesor y la misma programación pueden salir con ángulos distintos. Cuando esto ocurre, la causa casi nunca está en la plegadora: está en cómo llega la chapa al proceso.
La composición química del material varía entre lotes, aunque estén dentro de tolerancias normalizadas, y eso cambia ligeramente cómo responde el material a la deformación. La temperatura del taller también influye: el acero se deforma con más facilidad cuando está más caliente, así que los resultados pueden variar entre invierno y verano si no se compensan. Y la dirección de las fibras de laminación respecto al pliegue determina si la zona doblada resiste sin problema o aumenta el riesgo de grietas.
Estos factores, junto con el efecto de la calidad del corte previo sobre el resultado del plegado, los desarrollamos con más detalle en nuestro artículo sobre los factores de la chapa que influyen en el resultado del plegado, con ejemplos de cómo detectarlos antes de que generen piezas fuera de tolerancia.
Errores comunes que hay que evitar al plegar chapa
Algunos defectos se repiten con tanta frecuencia que ya tienen nombre propio en cualquier taller:
- Rebabas en el borde de corte que impiden un buen apoyo sobre la matriz
- Ángulos que varían a lo largo de la misma pieza por la flexión de las herramientas bajo alto tonelaje
- Grietas en la zona del pliegue cuando el radio no es el adecuado para el espesor
La mayoría de estos problemas se pueden prevenir revisando el material antes de plegar, no ajustando el programa después. Hemos recopilado los más habituales, con su causa y su solución, en los defectos más frecuentes en el plegado de chapa.
Cómo calcular el plegado de tu pieza: tablas y simulador
Antes de programar una plegadora, hay que saber qué desarrollo tendrá la chapa una vez plegada, es decir, cuánto material se consume en cada pliegue por el propio proceso de conformado. Calcularlo a mano implica manejar tablas de plegado con valores de factor K según el espesor, el ángulo y el tipo de material.
Para quienes prefieren no depender de tablas, en Blecken tenemos disponible una calculadora de plegado que resuelve estos cálculos de forma directa. Y si lo que necesitas es comprobar cómo se comportará una pieza completa antes de fabricarla, el simulador de plegado de chapa permite simular el proceso completo y detectar colisiones o problemas de geometría antes de subir el material a la máquina.
Dónde aprender plegado de chapa de forma práctica
Toda la teoría anterior tiene un límite: el plegado de chapa se aprende sobre todo plegando, viendo cómo reacciona el material real y corrigiendo sobre la marcha. Para equipos que quieren formar a sus operarios sin depender de la curva de aprendizaje por prueba y error en producción, existen cursos de plegado de chapa orientados específicamente a este proceso, con formación práctica sobre máquina.
Un operario que entiende por qué se comporta así el material, y no solo qué botones pulsar, es el que detecta un problema en la primera pieza de la partida, no en la última.
